Автоматика для откатных ворот.

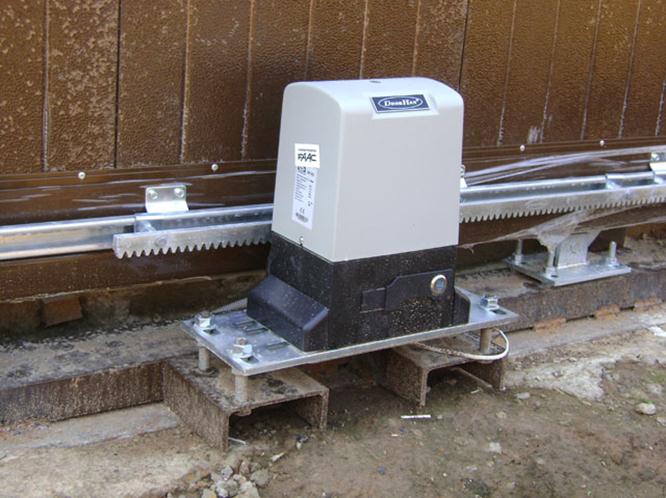

Монтаж автоматики в Донецке: привод имеет надежное крепление к монтажному основанию в четырех точках; удобно расположенные с двух сторон привода крепления позволяют без труда осуществлять его установку.
1. Встроенный блок управления
2. Электродвигатель
3. Зубчатая шестеренка Z16
4. Бесконтактные концевые выключатели
5. Корпус редуктора
6. Крепления привода

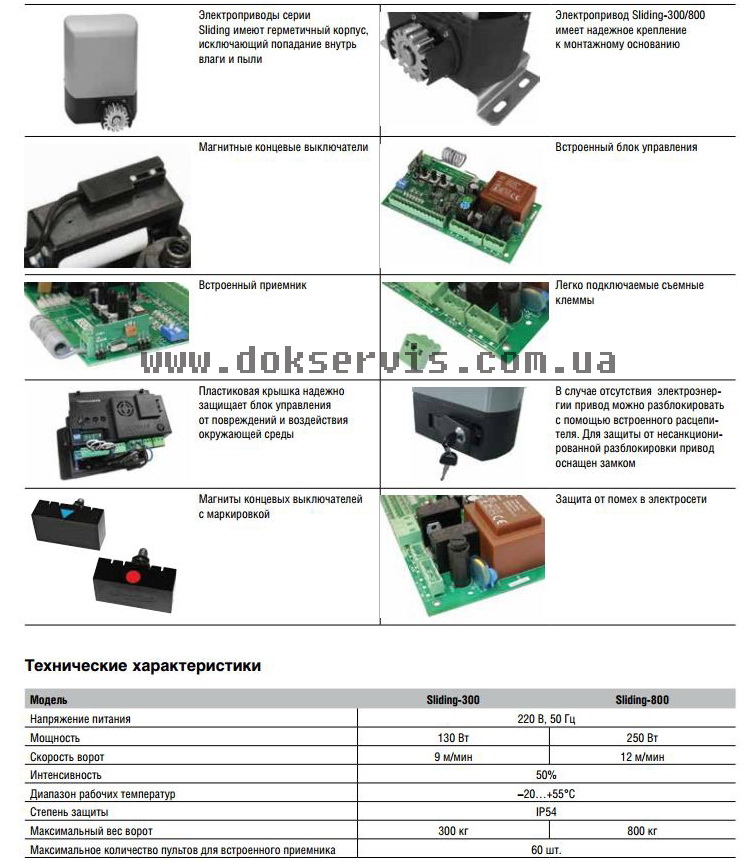

Приводы DoorHan серии Sliding предназначены для установки на уличные сдвижные или откатные ворота. Приводы ворот выполняются по технологии «масляная ванна», которая заключается в том, что их электродвигатель и редуктор расположены в едином корпусе и погружены в машинное масло. Благодаря применению этой технологии электроприводы работают без перегрева даже в условиях высокой интенсивности использования. Это улучшает их эксплуатационные характеристики, увеличивает износоустойчивость, а также продлевает срок службы.
Электропривод Sliding-800 устанавливается на бытовые сдвижные ворота весом до 800 кг.
Электропривод Sliding-1300 устанавливается на бытовые и промышленные сдвижные ворота весом до 1300 кг.
Электропривод Sliding-2100 устанавливается на бытовые и промышленные сдвижные ворота весом до 2100 кг.
Преимущества автоматики для сдвижных или откатных ворот Doorhan:
- Возможность использования в широком диапазоне рабочих температур;
- Надежность работы привода в условиях нестабильной электросети;
- Легкость монтажа благодаря простой и доступной электрической схеме.
Комплектация привода sliding 800:
Привод со встроенным блоком управления 1 шт.
Монтажное основание 1 шт.
Приемник 1 шт.
Зубчатая рейка 30х12 M4 или 30х8 M4 – 1 м 4 шт.
Лампа сигнальная 220 В со встроенной антенной 1 шт.
Фотоэлементы (приемник, передатчик) 25 м 1 шт.
Ключ-выключатель (накладной) 1 шт.
_______________________________________________________________________

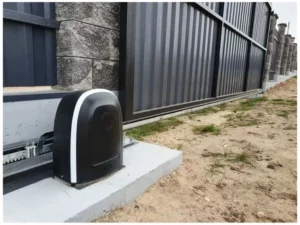

ALUTECH ROTEO RTО-500 для откатных ворот весом до 500 кг
Комплект поставки:
- привод
- монтажный набор
- 2 пульта
- 2 ключа разблокировки
- руководство по монтажу и эксплуатации.
Дополнительные аксессуары:
- Фотоэлементы – ворота не станут закрываться, если в проёме стоит человек, животное или ценное имущество, тем самым вы избежите травм и порчи ценностей.
- Сигнальная лампа обозначит для других, что вы выезжаете из двора, тем самым значительно снизит возможность аварии.
- Пульты – дополнительный пульт никогда не помешает, в вашем может внезапно сесть батарейка или он может потеряться
Описание
Технические характеристики
| Максимальный вес створки ворот, кг | 500 |
| Максимальное тяговое усилие, H | 500 |
| Номинальная потребляемая мощность в процессе движения воротного полотна, Вт | 250 |
| Максимальный крутящий момент, Н·м | 20 |
| Интенсивность использования | 25% |
| Скорость движения створки ворот | 12 м/мин |
| Питание аксессуаров | постоянное напряжение +24 В +/-15% 0,3 А |
| Конденсатор | 12 мкФ |
| Модуль шестерни | 4 мм (19 зубьев) |
| Потребляемая мощность в режиме ожидания (не более), Вт | 4 |
| Класс защиты привода | I (требуется заземление) |
| Степень защиты привода | IP44 |
| Диапазон рабочих температур привода | -30ºС …+65ºС |
| Предохранитель высоковольтной части (FUSE) | 6.3A 250V |
| Ресурс | не менее 100 000 циклов |
| коммутируемое мощность выхода «SL» (Signal Lamp) 230B ± 10%; 50 Гц | 100 Вт |
| коммутируемое мощность выхода «LL» (Lighting Lamp) 230B ± 10%; 50 Гц | 100 Вт |
| Срок службы | не менее 5 лет |
| Габаритные размеры привода | 300×222×360 мм |
| Масса НЕТТО | 12.8 |
| Радиоуправление | динамический код, 433.92 МГц |
| Дальность действия радиоуправления | не менее 50 м |
| Термозащита электродвигателя | 125ºС |
